Beschreibung des Moduls
Auflagerpolster - Mauerwerk
Mit dem Programm Auflagerpolster sind Sie in der Lage, den nach Eurocode 6 (DIN EN 1996) erforderlichen Nachweis der Flächenpressung zu führen. Das Programm liegt zusätzlich nach alter Norm (DIN 1053-100) im Gesamtpaket bei.

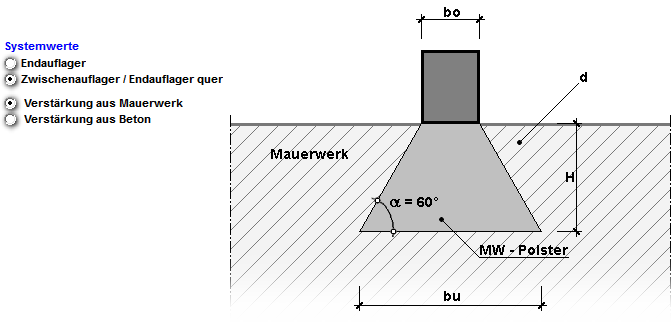

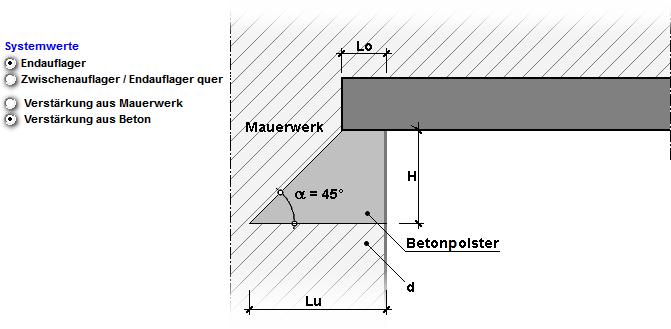

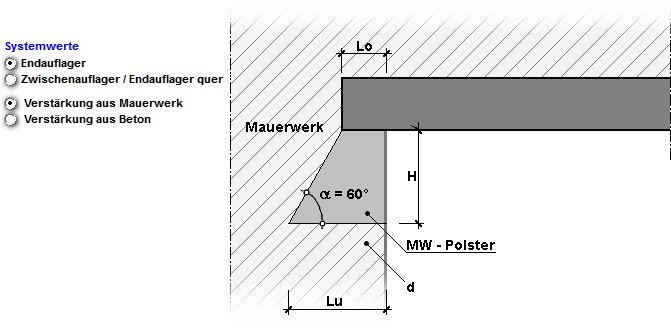

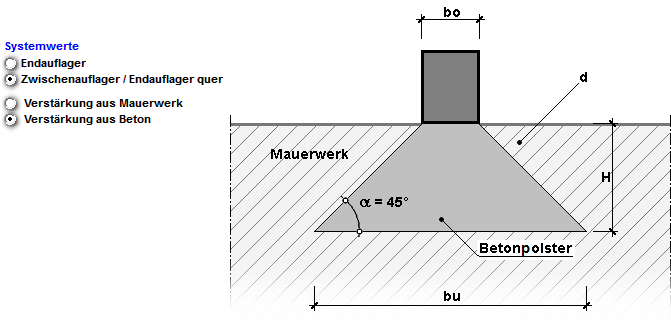

Systeme
Materialien
Die Materialien:
Für die Wahl des Mauerwerks und die Verstärkung stehen die Steinfestigkeiten SFK 2 bis 60 zur Wahl.
Mörtel:
LM 21 ; LM 36 ; Dünnbetmörtel ;
MG I ; ; MG II ; MG IIa ; MG III ; MG IIIa.
Folgende Betone können mit dem Programm erfasst werden:
Die Bemessung erfolgt nach DIN 1045-1 (2008).
Es können folgende Betone berücksichtigt werden:
Normalbeton:
C12/15 ; C16/20 ; C20/25 ; C25/30 ; C30/37 ;
C35/45 ; C40/50 ; C45/55 ; C50/60
Belastung
Belastung:
Die Belastung wird als Designlast FD eingegeben. Sie kann direkt als Zahlenwert eingegeben werden oder über eine Trägerberechnung automatisch ermittelt werden. Als zusätzliche Auflast kann qD in kN/m aus einer Wand oberhalb des Auflagers angegeben werden.
Weitere Screenshots: Bild klicken.
nach EC6 (NA Deutschland):
Beispiel 1: Auflagerpolster, Endauflager |
|
Beispiel 2: Auflagerpolster, Zwischenauflager |
nach DIN 1053-100 (alt):
Beispiel 1: Auflagerpolster, Endauflager |
|
Beispiel 2: Auflagerpolster, Zwischenauflager |
Das Programm Auflagerpolster wird regelmäßig weiterentwickelt. Folgende Tabelle zeigt den aktuellen Entwicklungsstand:
17/01.1
• nun Datenbank für freies Mauerwerk möglich
16/05.1
• Beiwert beta wird auch ausgegeben, wenn keine Verstärkung erforderlich
14.09.1
• beim Betonpolster kann zwischen 45° und 60° Lastausbreitung gewählt werden
12/07.1
Umstellung / Ergänzung auf Eurocode
11.04.1
• Korrektur bei Vorbemerkungen
Änderungen / Erweiterungen vor 2010 werden hier nicht aufgelistet. Für Informationen über Versionen 09/11.1 und älter klicken Sie bitte hier.
