Beschreibung des Moduls

CAD - Variante - Holzbau - Holzbalkendecke mit Wechsel

Variantenkonstruktionen ermöglichen die automatisierte Erstellung von Detailzeichnungen. Sie sind meist für DIN-A4-Formate optimiert und können die Genehmigungsstatik ergänzen oder als Teil der Ausführungsplanung, z. B. mit smartCADIng, weiterbearbeitet werden. Dies ist per Copy & Paste über die Zwischenablage möglich.

Die Variante Holzbalkendecke mit Wechsel erstellt die erforderlichen Ausführungszeichnungen zum gleichnamigen Statik-Modul. Die Ausführungszeichnung kann nach smartCADIng exportiert und ergänzt werden.

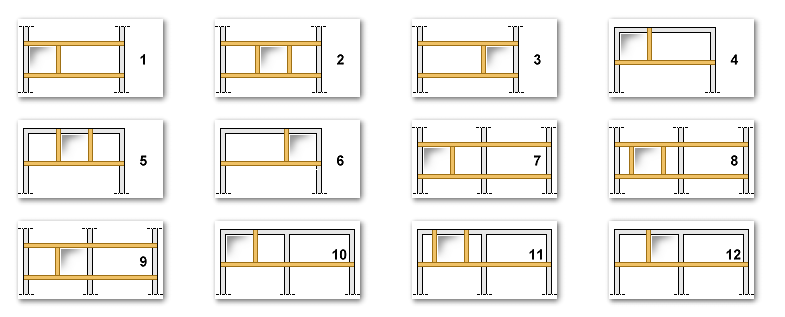

Systemvarianten:

Es stehen zwölf Ein- und Zweifeldsysteme zur Auswahl:

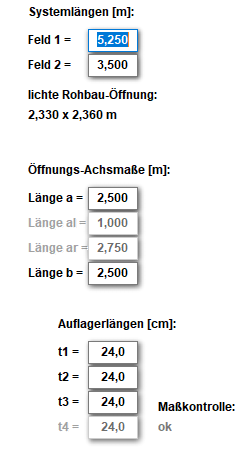

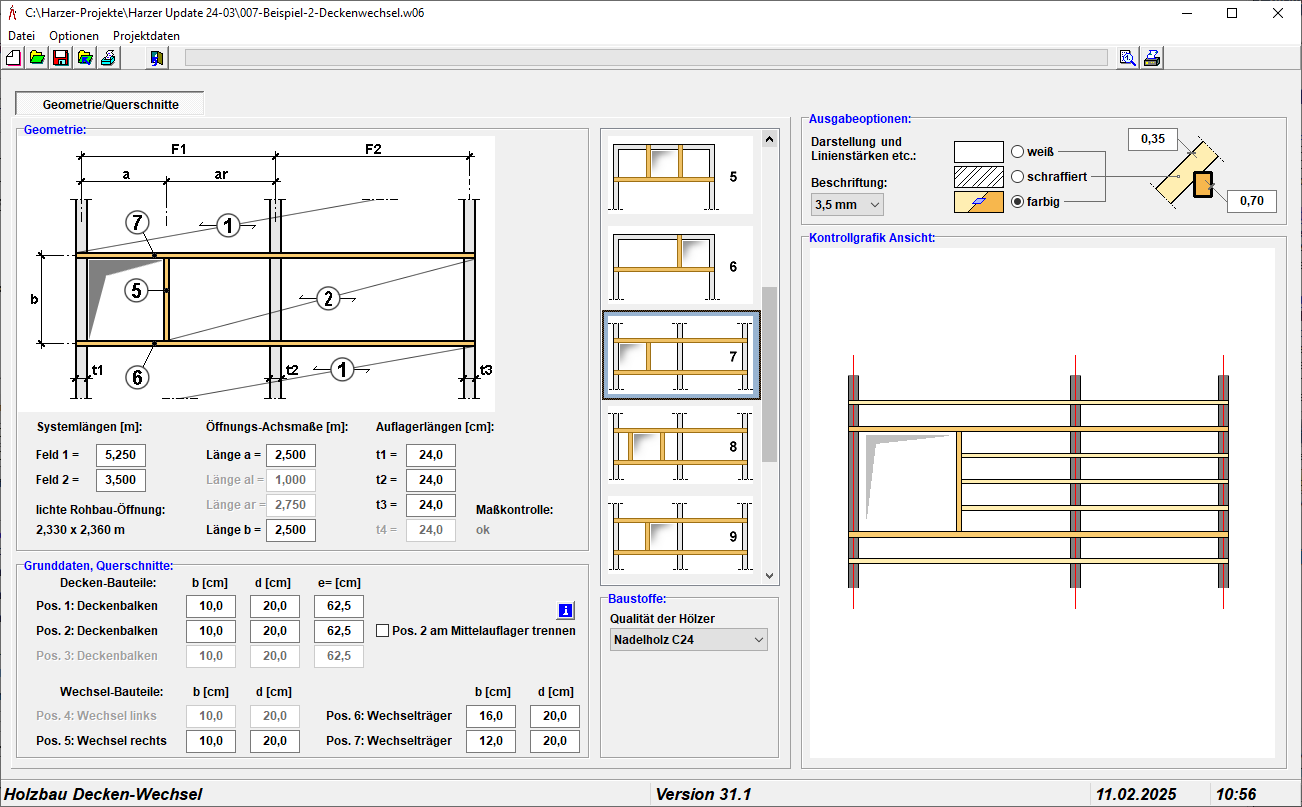

Systemeingabe:

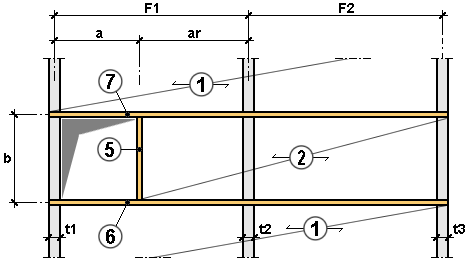

In Abhängigkeit vom gewählten Grundsystem erfolgen die Angaben der Geometrie. Die Logik (Position 1 bis 7) wird dabei vom Statikprogramm übernommen. So können systembedingt Felder, Lager und Positionen entfallen.

Im Gegensatz zum Statikprogramm kann hier der Anwender selbst entscheiden, ob für Position 2 am Mittellager eine Trennung der Balken erfolgen soll. Es wird empfohlen, eine Trennung vorzunehmen, wenn am linken Lager abhebende Kräfte entstehen können. Die kann die Wechselkonstruktion ungünstig beeinflussen und sollte vermieden werden.

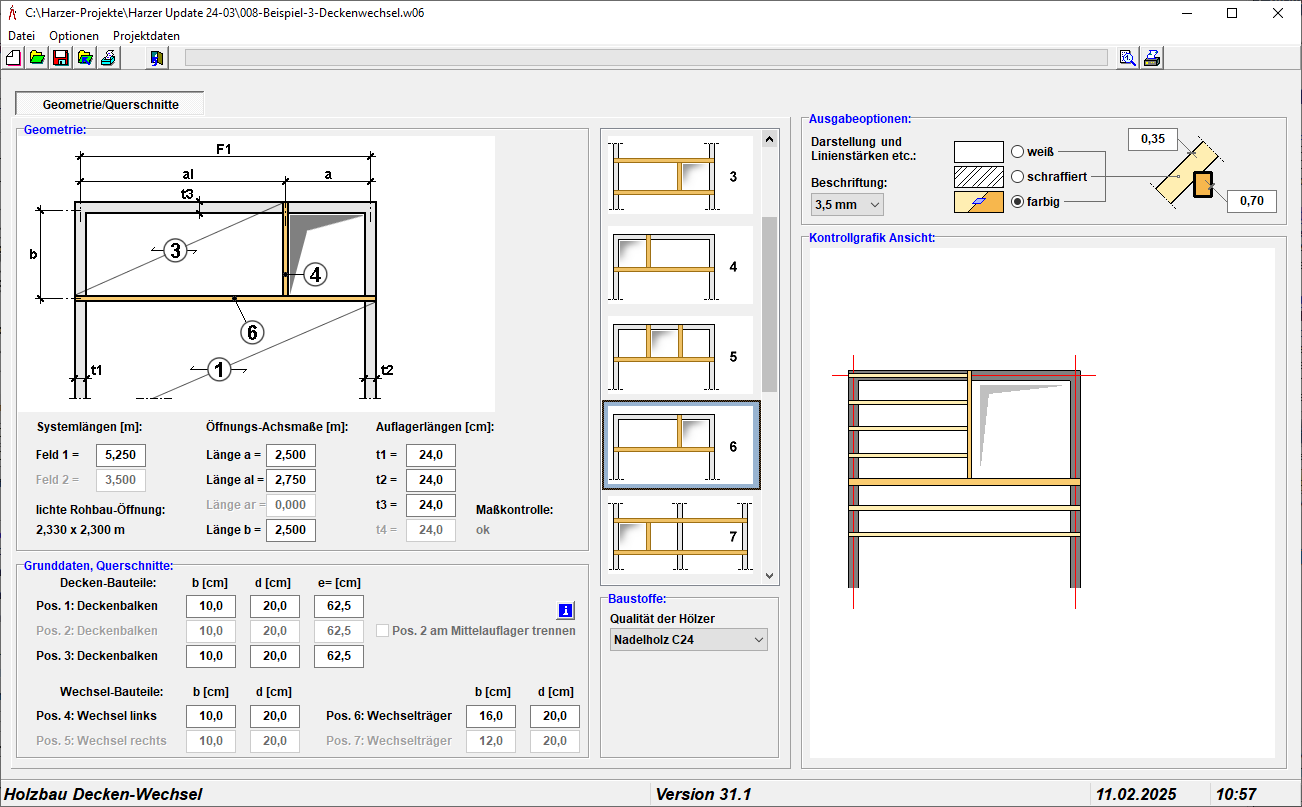

Kontrollgrafik:

unmittelbar neben der Systemeingabe und unter der Eingabe der Grunddaten befindet sich die Kontrollgrafik, die permanent Aktualisierungen aufnimmt und darstellt. Sie enthält nicht alle Angaben, die letztlich im Ausdruck ausgegeben werden.

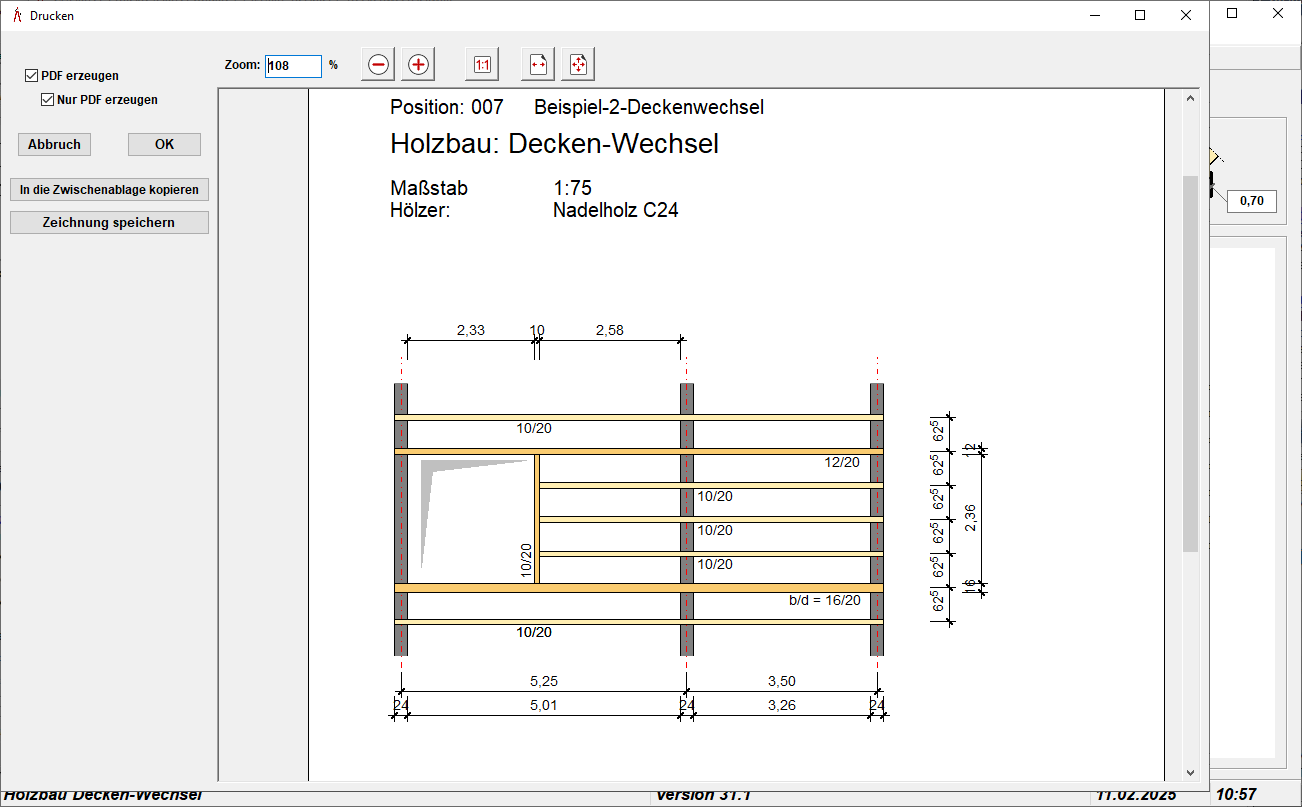

Um eine endgültige Überprüfung der Zeichnung vorzunehmen, muss der Druck-Button geklickt werden. Hier wird dann eine Druckvorschau generiert, welche die endgültige Zeichnung zeigt. Über >Abbrechen< können dann wieder Anpassungen vorgenommen werden oder die Zeichnung kann in eine PDF-Datei gedruckt werden. Über die Zwischenablage kann auch direkt eine Weiterbearbeitung mit smartCADIng erfolgen.

Ausgabeoptionen:

Für die Darstellung der Zeichnung können verschiedenste Einstellungen vorgenommen werden. Linienstärken, Beschriftungen etc. werden automatisch gespeichert und so als Standardeinstellung für weitere Zeichnungen verwendet.
