Beschreibung des Moduls

CAD - Variante - Stahlbau - Stahlabfangung mit Stützen

Variantenkonstruktionen ermöglichen die automatisierte Erstellung von Detailzeichnungen. Sie sind meist für DIN-A4-Formate optimiert und können die Genehmigungsstatik ergänzen oder als Teil der Ausführungsplanung, z. B. mit smartCADIng, weiterbearbeitet werden. Dies ist per Copy & Paste über die Zwischenablage möglich.

Die Variante 'Stahlabfangung mit Stützen' ergänzt die Standardvariante 'Stahlabfangung' um Stahlstützen an den Lagern, falls die Lagerung auf dem Mauerwerk nicht ausreicht. Es werden die erforderlichen Ausführungszeichnungen für Wanddurchbrüche erstellt. Sowohl der Sturz als auch dessen Lager können aus Stahlträgern bestehen.

Allgemeine Geometrieangaben:

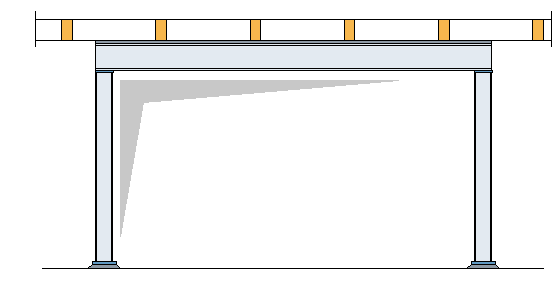

Für Durchbrüche in bestehenden Wänden werden meist Stahlträger zur Abfangung der Deckenlasten eingebaut. Wenn die Wand seitlich des Durchbruchs nicht die erforderliche Tragfähigkeit aufweist, muss eine Abstützung des Unterzuges über seitlich anzuordnende Stahlprofile erfolgen:

Zwischen Decke und Träger kann der Zwischenraum z. B. mit Quellmörtel ausgefüllt werden, um die Lastübertragung zu gewährleisten. Die Darstellung der Decke ist symbolisch, aber auch variabel

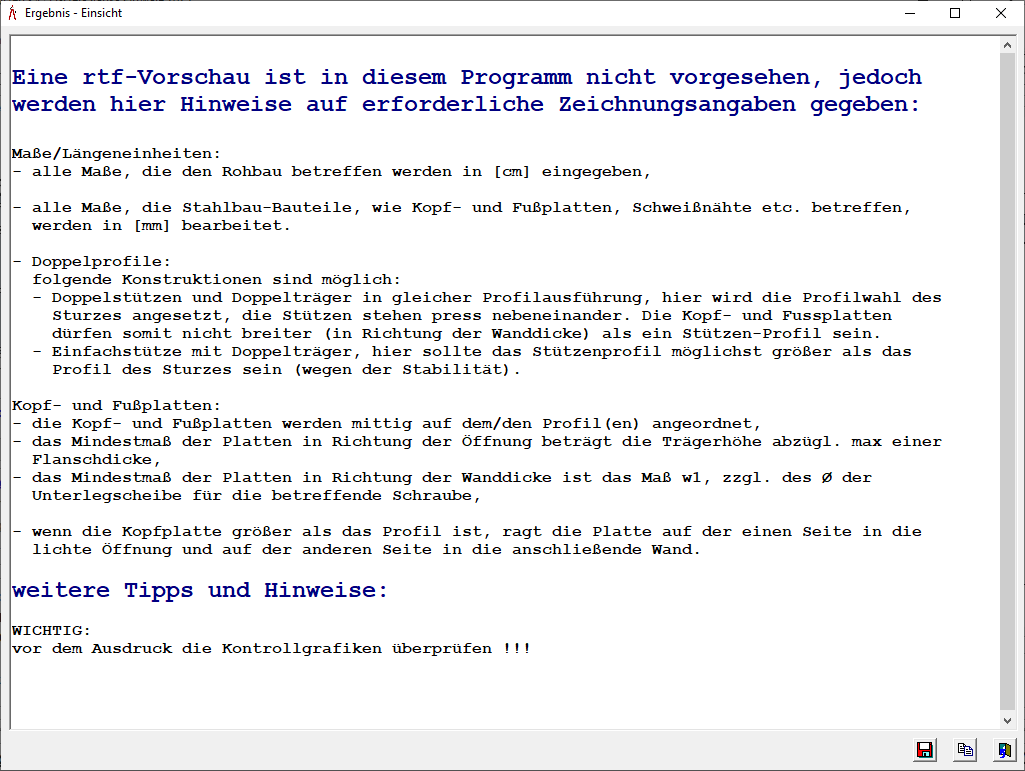

Materialwahl:

Es kann zwischen einem Stahlträger und zwei Trägern nebeneinander gewählt werden. Träger und Stützen können aus unterschiedlichen Profilen bestehen. Entsprechende Ausführungsvarianten sind möglich. Die Oberflächenbehandlung kann kurz beschrieben werden. Es stehen die Standardprofile IPE, HEA, HEB und HEM zur Auswahl. Diese können - einmal zeichnerisch generiert - natürlich auch einfach in andere Details integriert werden.

Kontrollgrafik:

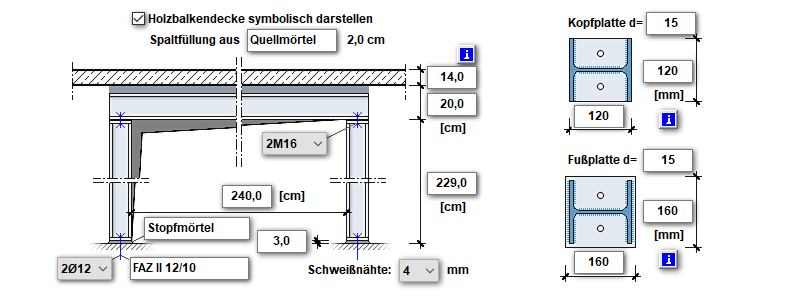

Unmittelbar neben der Systemeingabe und der Auswahl der Profile befindet sich die Kontrollgrafik, die kontinuierlich aktualisiert wird. Sie enthält nicht alle Angaben, die letztlich im Ausdruck ausgegeben werden.

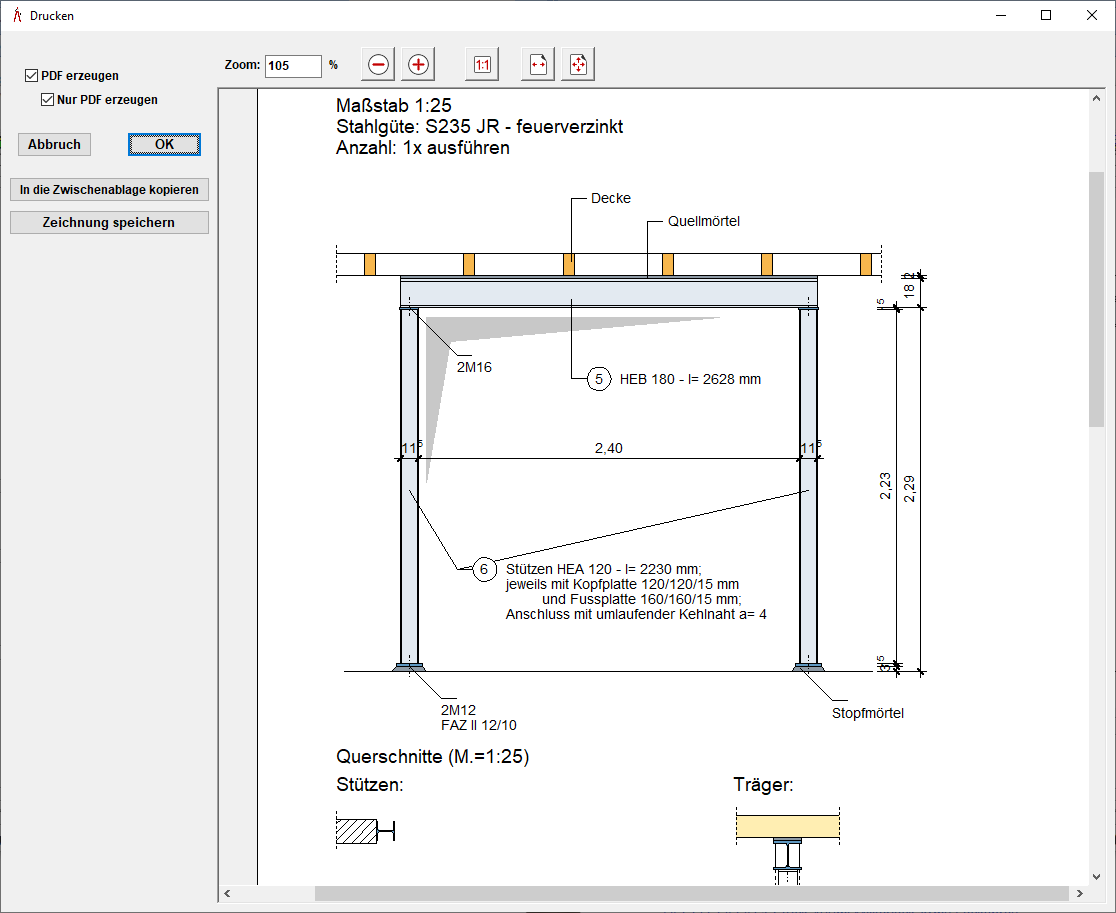

Um eine endgültige Überprüfung der Zeichnung vorzunehmen, muss der Druck-Button geklickt werden. Hier wird dann eine Druckvorschau generiert, welche die endgültige Zeichnung zeigt. Über >Abbrechen< können dann wieder Anpassungen vorgenommen werden oder die Zeichnung kann in eine PDF-Datei gedruckt werden. Über die Zwischenablage kann auch direkt eine Weiterbearbeitung mit smartCADIng erfolgen.

Positionsnummerierung:

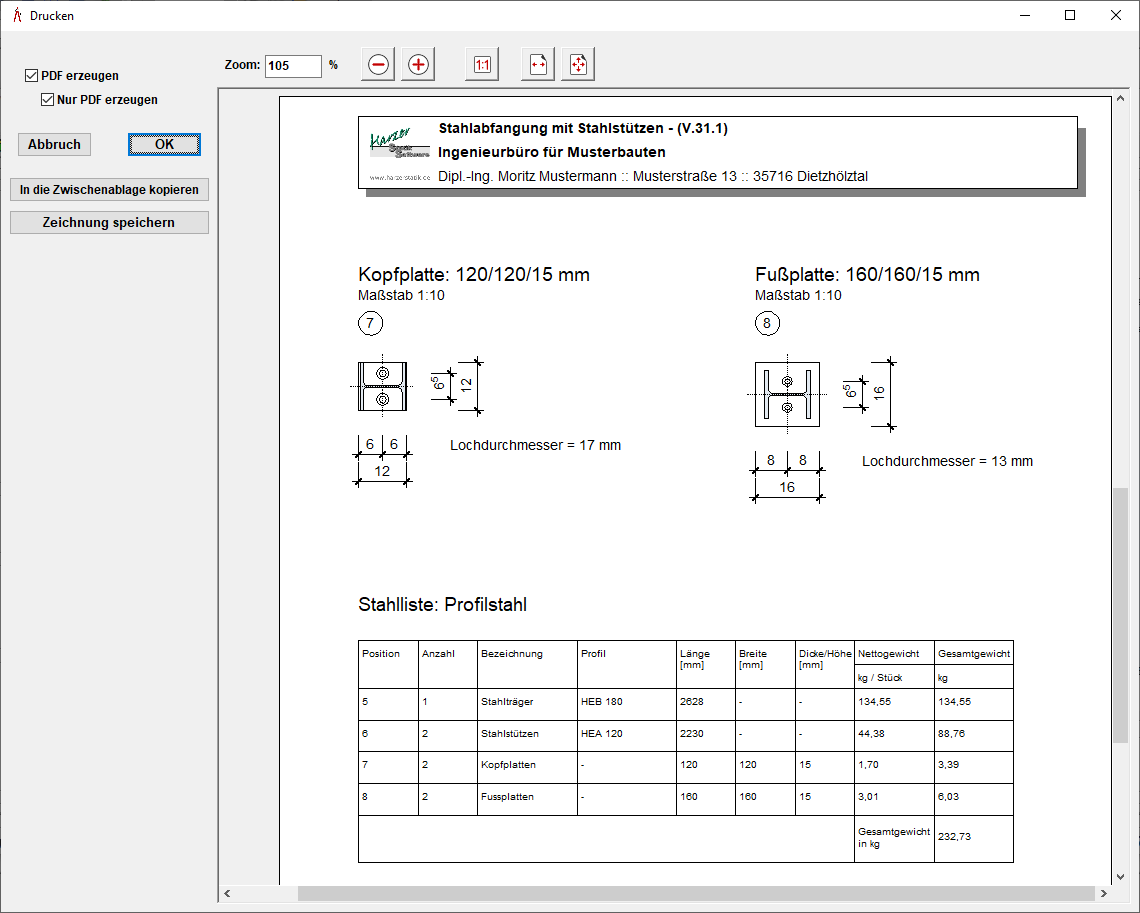

Bei der Ausgabe wird eine Profilstahlliste angezeigt. Die einzelnen Eisen erhalten fortlaufende Positionsnummern. Der Startwert der ersten Position ist dabei vom Anwender festzulegen.

Die Anzahl gibt an, wie oft das Bauteil ausgeführt werden muss.

Ausgabeoptionen:

Für die Darstellung der Zeichnung können verschiedenste Einstellungen vorgenommen werden. Linienstärken, Beschriftungen etc. werden automatisch gespeichert und so als Standardeinstellung für weitere Zeichnungen verwendet.
