Beschreibung des Moduls

CAD - Variante - Stahlbau - Stahlabfangung

Variantenkonstruktionen ermöglichen die automatisierte Erstellung von Detailzeichnungen. Sie sind meist für DIN-A4-Formate optimiert und können die Genehmigungsstatik ergänzen oder als Teil der Ausführungsplanung, z. B. mit smartCADIng, weiterbearbeitet werden. Dies ist per Copy & Paste über die Zwischenablage möglich.

Die Variante Stahlabfangung erstellt die erforderlichen Ausführungszeichnungen wie sie für Wanddurchbrüche benötigt werden. Als Sturz können Stahlträger gewählt werden und es sind Auflagerpolster im bestehenden Mauerwerk möglich.

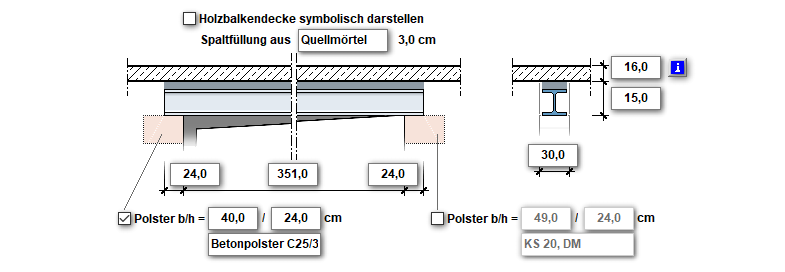

Allgemeine Geometrieangaben:

Für Durchbrüche in bestehenden Wänden werden meist Stahlträger zur Abfangung der Deckenlasten eingebaut. Zwischen Decke und Träger kann der Zwischenraum mit z. B. Quellmörtel die Lastübertragung ermöglichen. Es können an den Auflagern Polster erforderlich werden. Die Darstellung der Decke ist symbolisch, aber auch variabel:

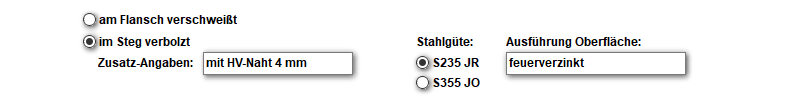

Materialwahl:

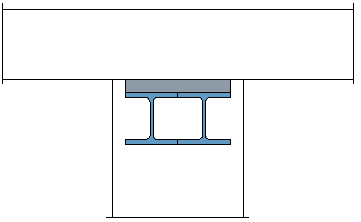

Es kann zwischen einem Stahlträger und zwei Trägern nebeneinander gewählt werden. Entsprechende Ausführungsvarianten können formuliert werden. Auf eine Behandlung der Oberfläche kann kurz beschrieben werden. Es stehen die Standardprofile IPE, HEA, HEB und HEM zur Auswahl. Diese können - einmal zeichnerisch generiert - natürlich auch einfach in andere Details integriert werden.

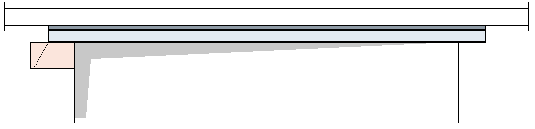

Kontrollgrafik:

Unmittelbar neben der Systemeingabe und der Auswahl der Profile befindet sich die Kontrollgrafik, die kontinuierlich aktualisiert wird. Sie enthält nicht alle Angaben, die letztlich im Ausdruck ausgegeben werden.

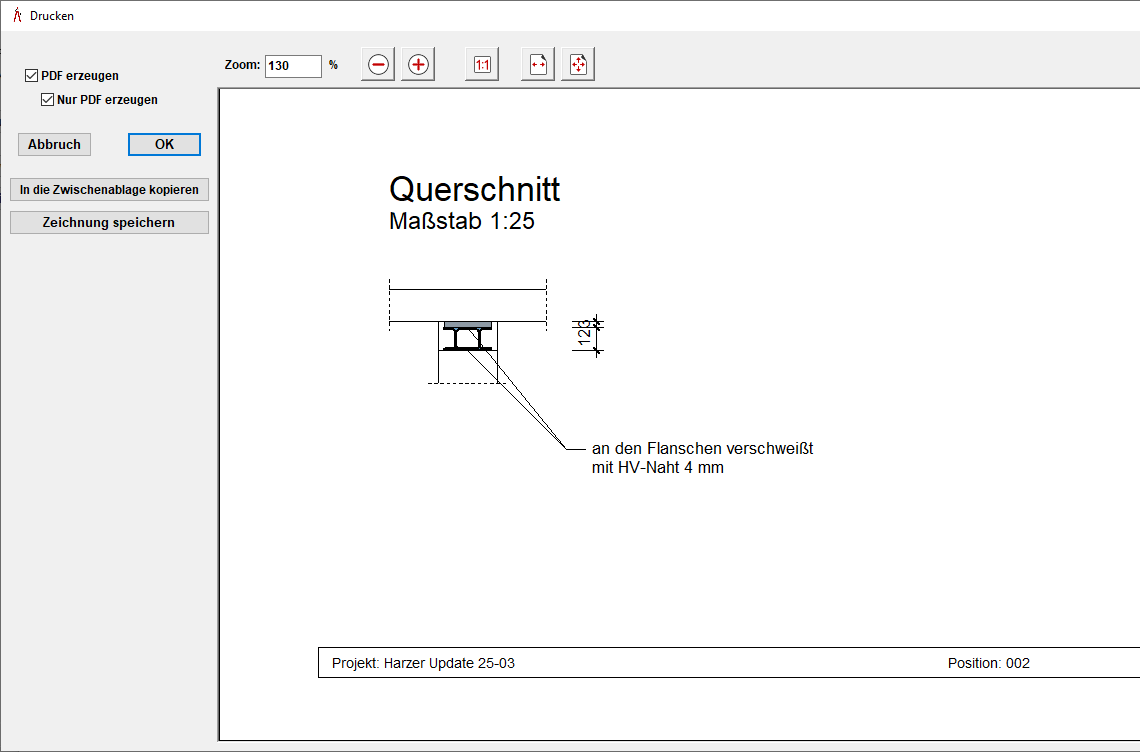

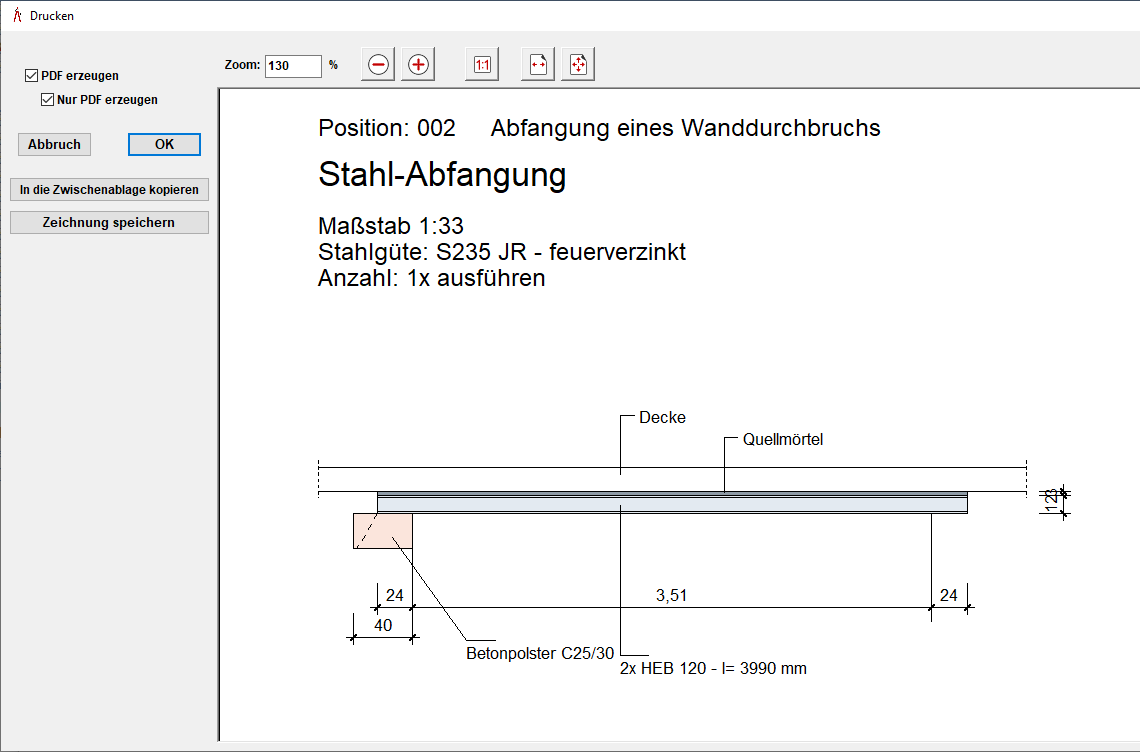

Um eine endgültige Überprüfung der Zeichnung vorzunehmen, muss der Druck-Button geklickt werden. Hier wird dann eine Druckvorschau generiert, welche die endgültige Zeichnung zeigt. Über >Abbrechen< können dann wieder Anpassungen vorgenommen werden oder die Zeichnung kann in eine PDF-Datei gedruckt werden. Über die Zwischenablage kann auch direkt eine Weiterbearbeitung mit smartCADIng erfolgen.

Positionsnummerierung:

Die Anzahl gibt an, wie oft das Bauteil ausgeführt werden muss.

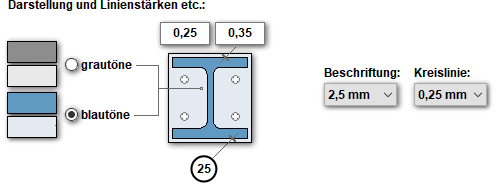

Ausgabeoptionen:

Für die Darstellung der Zeichnung können verschiedenste Einstellungen vorgenommen werden. Linienstärken, Beschriftungen etc. werden automatisch gespeichert und so als Standardeinstellung für weitere Zeichnungen verwendet.
