Beschreibung des Moduls
Balkenkopfverstärkung
Mit dem Programm Balkenkopfverstärkung sind Sie in der Lage, eine Verlängerung bzw. Verstärkung eines Balkenendes nachzuweisen. Auch in der Sanierung von Balkenköpfen findet das Programm seinen Einsatz. Die Basis für die Nachweise ist die Eurocode 5 und Zulassungen bei Vollgewindeschrauben.
Systeme
Die Systeme

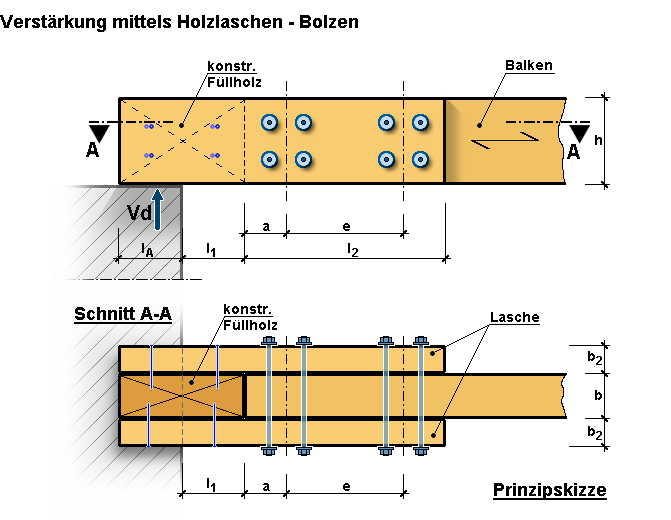

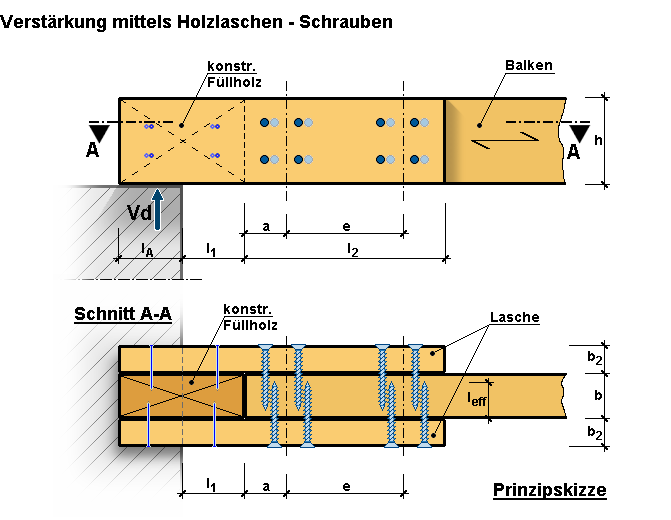

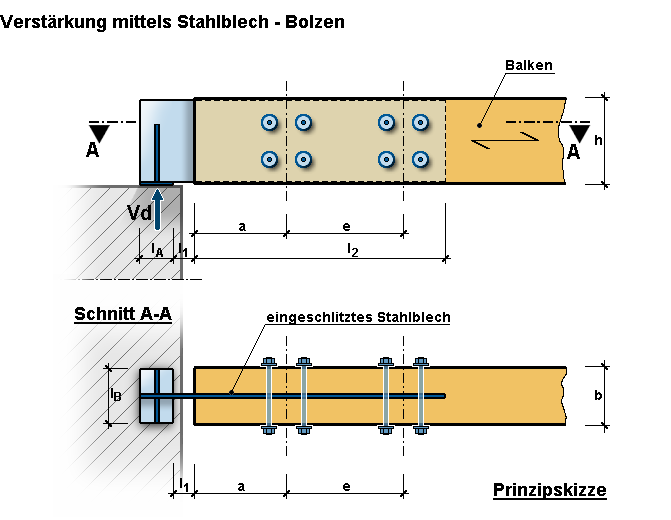

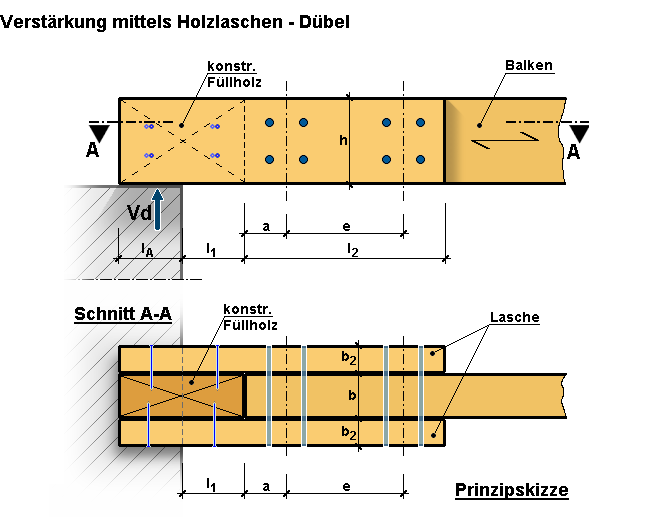

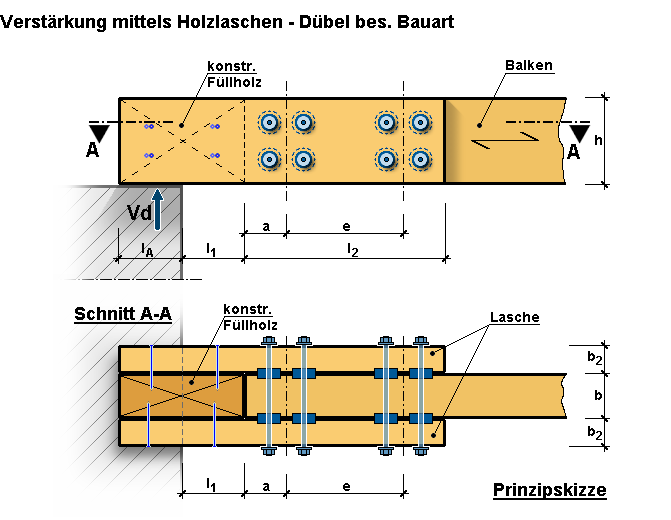

Die Verstärkung erfolgt über Laschen, die seitlich am Balken befestigt und mit verschiedensten Verbindungsmitteln versehen werden können. Alternativ kann die Verstärkung über ein eingeschlitztes Stahlblech erfolgen:
Nachweise
Folgende Nachweise werden geführt:
- Ausnutzung Laschen Biegung (netto-Querschnitt)
- Ausnutzung Laschen Querkraft (netto-Querschnitt)
- Ausnutzung Pressung am Auflager
- Ausnutzung Verbindungsmittel
- ggf. Ausnutzung Stahlblech
Materialien
Folgende Holzarten können berücksichtigt werden:
- Nadelholz C14 bis C50
- Laubholz D30 bis D70
- Brettschichtholz Gl24h bis Gl36c
- KERTO-S® Träger
- jedes beliebige andere Material ist erfassbar indem der Nutzer die Werte für die Festigkeiten, den E-Modul und den Schubmodul eingibt. Zusätzlich ist der Sicherheitsfaktor γM anzugeben. Damit ist fast jedes Holz - Material erfassbar. Eigene Materialien können in einer Datenbank gespeichert werden.
Verbindungsmittel
Verbindungsmittel:
Es kann zwischen Bolzen, Nägel, Dübel besonderer Bauart und Vollgewindeschrauben gewählt werden. Bei den Schrauben stehen die verschiedensten Arten der Hersteller Spax (Spax-s) und Würth (Assy VG plus) zur Auswahl. Für diese Vollgewindeschrauben bestehen bauaufsichtliche Zulassungen. Bei Nagel- und Schraubenverbindungen wird die Verbindung automatisch als zweischnittig angesetzt, sobald die hierfür erforderliche Eindringtiefe in die gegenüberliegende Lasche erreicht ist.
Die Verbindungsmittel werden in Gruppen aufgeteilt. Der Anwender bestimmt, wieviele Verbindungs-mittel je Gruppe hintereinander und übereinander anzuordnen sind. Die geforderten Randab-stände sind im Programm hinterlegt und können einfach angewendet werden.
Weitere Screenshots: Bild klicken.
Beispielausdruck |
Das Programm Balkenkopf-Verstärkung wird regelmäßig weiterentwickelt. Folgende Tabelle zeigt den aktuellen Entwicklungsstand:
16/05.1
• zusätzliche Variante mit Stumpfstoß + Laschen ergänzt
• Spannungsnachweise für best. Balken werden für Nettoquerschnitt mit geführt
12/10.1
• (EC): Anschluss VG-Schrauben nach neuer Zulassung überarbeitet
12/04.1
Umstellung / Ergänzung auf Eurocode
11/10.1
• nun auch Stabdübel erfassbar
• nun auch innenliegendes Stahlblech erfassbar
11/06.1
• Korrektur beim Druckbild
11/04.2
• Abscheren für VG-Schrauben jetzt mit Einhängeeffekt delta,Rk --> günstiger
11/04.1
Das Programm wurde neu entwickelt und in das Gesamtpaket integriert.
