Beschreibung des Moduls
Druck-/Zugglied (Stahlbeton)
Mit dem Programm Druckglied / Zugglied können Sie Rechteck- und Kreisquerschnitte, die reine Druck- oder Zugkraft erhalten, in Stahlbeton nach Eurocode 2 bemessen. Ein Knicknachweis wird nicht geführt.

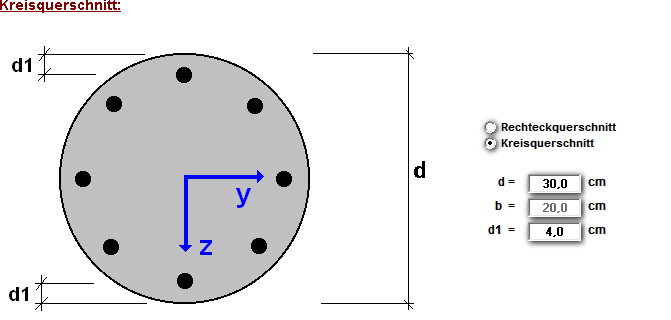

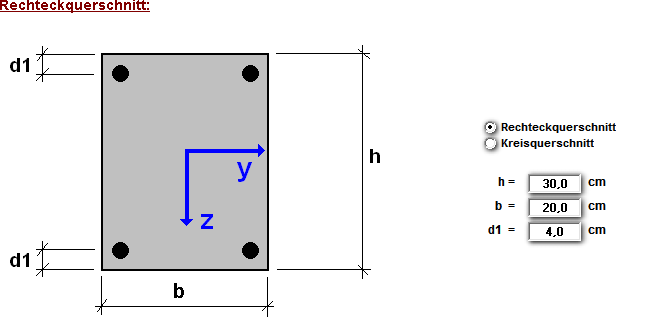

System
Lasten
Eingabe der Last:
Die Last (Fd) wird γ-fach, d. h. als Designlast eingegeben. Die Lagerreaktionen aus der Vorposition müssen daher mit den entsprechenden Sicherheitsfaktoren multipliziert werden. Eine Trennung der Lastart ist in der Regel nicht erforderlich, da dieser Nachweis keine Lasten zur Weiterleitung benötigt und ausgibt.
Neben der Eingabe einer Normalkraft als Druck- oder Zugkraft (+ oder -), kann ein Moment im Programm eingegeben werden.
Material
Die Materialwahl:
Die Bemessung erfolgt nach DIN 1045-1 (2008).
Es können folgende Betone berücksichtigt werden:
Normalbeton:
C12/15 ; C16/20 ; C20/25 ; C25/30 ; C30/37 ;
C35/45 ; C40/50 ; C45/55 ; C50/60
Leichtbeton:
LC12/13 ; LC16/18 ; LC20/22 ; LC25/28 ; LC30/33 ;
LC35/38 ; LC40/44 ; LC45/50 ; LC50/55
Als Betonstahl kann B500 oder B550 (für Österreich) gewählt werden
Bewehrung
Die Bewehrungswahl:
Es wird die erforderliche Bewehrung (auch Mindestbewehrung) ermittelt. Treten nur Druckkräfte auf, die der Beton selbst aufnehmen kann, ist keine Bewehrungswahl vorgesehen. In allen anderen Fällen kann die Bewehrung wie folgt gewählt werden:
Weitere Screenshots: Bild klicken.
Beispiel 1: Druckglied, Rechteckquerschnitt | |
Beispiel 2: Druckglied, Kreisquerschnitt |
Das Programm Druck- / Zugglied wird regelmäßig weiterentwickelt. Folgende Tabelle zeigt den aktuellen Entwicklungsstand:
12/04.1
Umstellung / Ergänzung auf Eurocode
10.04.1
• Programm jetzt auch für Zugstützen geeignet
• nun auch Zug-/Druckkraft mit Moment erfassbar
Änderungen / Erweiterungen vor 2010 werden hier nicht aufgelistet. Für Informationen über Versionen 09/11.1 und älter klicken Sie bitte hier.
