Beschreibung des Moduls
Stahlbeton - Bemessung
Mit dem Programm Stahlbeton sind Sie in der Lage, verschiedene Stahlbetonquerschnitte zu bemessen. Hierbei kann die Bewehrung für Biegung als auch für Querkraft undt teilw. Torsion ermittelt werden. Verbundfugen können in Rechteckquerschnitten berücksichtigt werden.
System
Systemeingabe
Systemeingabe:
Bei Wahl eines Rechteckquerschnittes können Sie die Bemessung von Balken oder Platten wählen. Bei den Rechteck- und den Plattenbalken kann eine Verbundfuge definiert werden. Die Fugenausbildung kann sehr glatt, glatt, rauh oder verzahnt sein. Weitere Eingabemöglichkeiten siehe Eingabegrafik:
Lasten

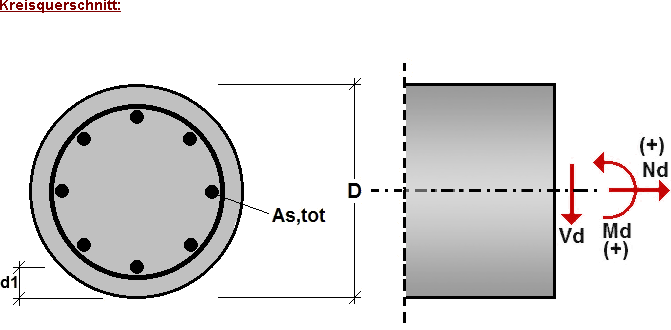

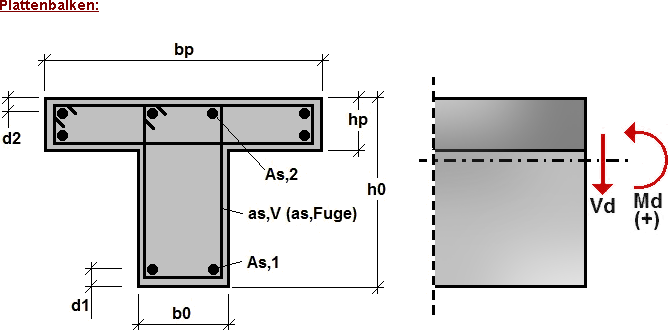

Eingabe der Lasten:
Die Lasten können als "außergewöhnliche Einwirkungen" deklariert werden. Druckkräfte sind als negativer- Zugkräfte als positiver Zahlenwert einzugeben. Je nach Querschnittswahl sind unterschiedliche Belastungen möglich:
Rechteckquerschnitt
• Längskraft Vd
• Moment Md
• für Querkraftbemessung Vd
• für Torsionsbemessung Mtd
• für Bemessung der verbundfuge Vd
Plattenbalken
• Moment Md
• für Querkraftbemessung Vd
• für Bemessung der verbundfuge Vd
Kreisquerschnitt
• Längskraft Vd,
• Moment Md
• für Querkraftbemessung Vd
Material, Bemessung
Die Material-/ Bewehrungswahl mit Bemessung:
Die Bemessung erfolgt nach DIN 1045-1 (2008).
Es können folgende Betone berücksichtigt werden:
Normalbeton:
C12/15 ; C16/20 ; C20/25 ; C25/30 ; C30/37 ;
C35/45 ; C40/50 ; C45/55 ; C50/60
Leichtbeton:
LC12/13 ; LC16/18 ; LC20/22 ; LC25/28 ; LC30/33 ;
LC35/38 ; LC40/44 ; LC45/50 ; LC50/55
Als Betonstahl kann B500 oder B550 (für Österreich) gewählt werden
Bei Wahl eines Leichtbetons kann die Trockenrohdichte mit angegeben werden
Weitere Optionen für die Bemessung:
- Das Programm ermittelt alle Ergebnisse in Echtzeit, d.h. sobald eine Eingabe gemacht wurde stehen schon die Ergebnisse bereit.
- Optional Q (Theta - Winkel der Betondruckstrebe) frei wählbar, konstant gesetzt.
- Optional Mindestbewehrung erfassen
Weitere Screenshots: Bild klicken.
nach EC2 (NA Deutschland):
Beispiel: Stahlbetonbemessung -Rechteckbalken- | |
Beispiel: Stahlbetonbemessung -Plattenbalken- | |
Beispiel: Stahlbetonbemessung -Kreisquerschnitt- |
nach DIN 1045-1 (alt):
Beispiel: Stahlbetonbemessung -Rechteckbalken- | |
Beispiel: Stahlbetonbemessung -Plattenbalken- | |
Beispiel: Stahlbetonbemessung -Kreisquerschnitt- |
Das Programm Stahlbeton wird regelmäßig weiterentwickelt. Folgende Tabelle zeigt den aktuellen Entwicklungsstand:
16/12.1
• Korrektur Ausgabe für N,Ed,max bei Ermüdungsnachweis
15/09.1
• beim Nachweis der Verbundfuge kann nun eine Längskraft quer zur Fuge angesetzt werden
14/09.1
• für Rechteckquerschnitte und Plattenbalken nun Nachweis gegen Ermüdung möglich
12/04.1
Umstellung / Ergänzung auf Eurocode
10/12.1
• wenn Torsion vorhanden nun Prüfung, ob MTd<=Vd*bw/4,5 und Vd+(4,5*MTd/bw)<=VRd,ct. Ist dies der Fall, ist keine zusätzliche Bewehrung für Torsion notwendig
10/11.1
• nun auch Kreisquerschnitte erfassbar
• nun auch Plattenbalken erfassbar
• nun auch Verbundfugen nachweisbar
Änderungen / Erweiterungen vor 2010 werden hier nicht aufgelistet. Für Informationen über Versionen 09/11.1 und älter klicken Sie bitte hier.
